一、什么是磁場耦合

電磁兼容中磁場耦合是因為傳導電流(conduction current)的電生磁效應而產生。我們需要信號從設計路徑流通，但是外部環境所導致的寄生電感對電流提供了一個比原來路徑較低阻抗的路徑。

二、磁場耦合的產生

圖1表示在一個PCB上的兩個過孔，這兩個過孔穿過上層散熱鰭片（電場耦合提到過），現在線路布線埋到4層板的不同中間層(如圖2)，以改善之前討論的電場耦合效應。通常線路布線有些位置要改變布線層以規避其他布線或組件這樣電腦走向就如圖2所示。

圖1.PCB上的過孔

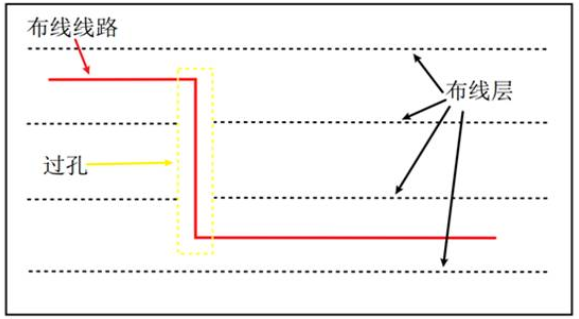

圖2.PCB上的過孔（內部）

第二個過孔如果接一個無屏蔽的線纜，第一個過孔電流造成的磁力線(Magnetic fluxline)被第二個過孔擷?。ㄈ鐖D 3 所示），此時第二個過孔因為磁力線感應的電流而傳導到線纜。因此會較容易傳導電流造成潛在輻射路徑。

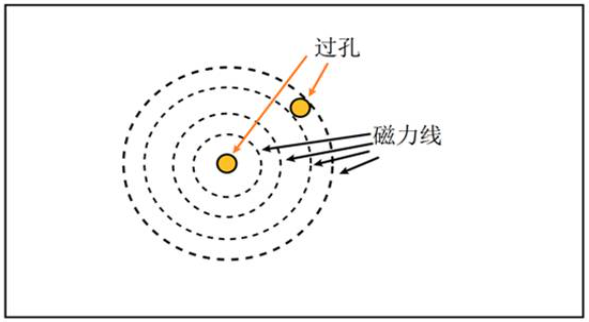

圖3.PCB板貫穿孔磁力線

三、磁場耦合的影響

假設此線纜與高頻信號過孔間也有足夠大的寄生電容存在，就會有一些電流會沿此路徑流過（如圖 4）寄生互感與寄生電容的組合更容易造成高頻諧波電流流經這個無屏蔽線纜，而輻射源就因為這個回路而超標。

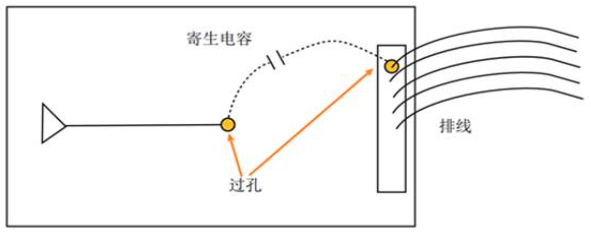

圖4.寄生回路電流路徑

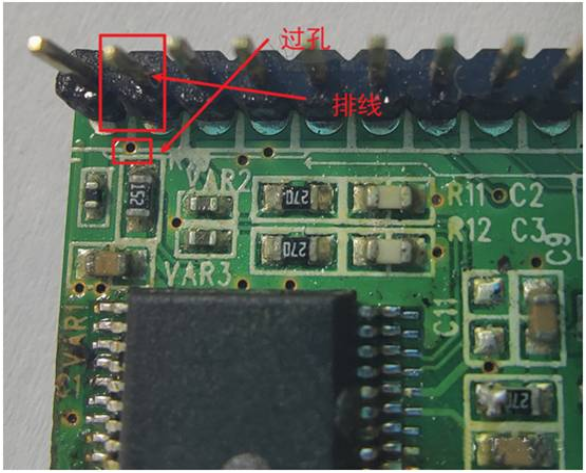

實例中（圖5）在排線附近有一高頻過孔，如本次列舉的模型來看這樣極易導致磁場耦合出現輻射干擾，后面在整改中就需要屏蔽或者磁環來解決，不僅增加項目時間也增加了物料成本，最終效果還不一定能達到預期，所以能早期在源頭解決是最.好.的方式。

圖5

四、總結

所有的輻射超標都是因為有不合理的回路造成的，基于這個原理我們在實際項目布線中就要考慮好高頻信號中電場耦合與磁場耦合，避免除了設計的回路外還有其它異常回路的產生。能提前考慮電、磁場耦合的影響來避免輻射干擾，后期遇到的輻射問題就會少很多。
