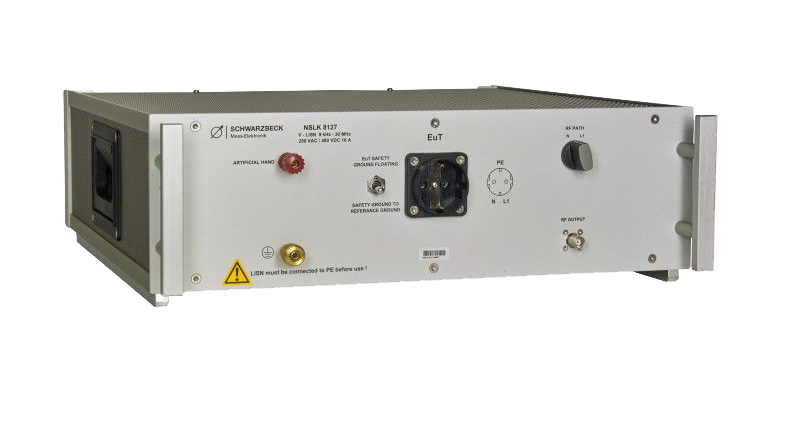

一、什么叫人工電源網絡

人工電源網絡，又稱電源阻抗穩定網絡，是一種重要的EMC測試設備，主要用于測量沿電源線向電網發送的測量開關電源的連續干擾電壓。人工電源網絡在射頻范圍內為測量開關電源提供穩定的阻抗，并將測量開關電源與電網上的高頻人工電源網絡相結合

①隔離器韻電容器C3用于隔離電源電壓，避免導入測量端，為不同的影響頻率選擇不同的電容器。因此，射頻干擾信號可以與測量/信號端連接。

②模擬手是為了重現客戶手的效果，當影響非接地便攜式電氣設備的測量時，應傳輸?shù)侥M手進行測試。測量電路選擇測量電路CISPRl4號出版物介紹的電路也采用測量方法CISPRl4號出版物介紹方法。

③電感過濾器L1和電容器C1，C2.其功能是防止射頻干擾信號從電源傳輸?shù)綑z測設備，避免檢測設備的電磁干擾進入電源，進而發揮隔離作用。

④控制板由旋鈕開關進行，測量時由開關控制?！熬€挑選”開關控制“地線”和“線間”在測量過程中，必須根據測量進行選擇。另一組開關控制工作頻段和衰減器，根據不同的影響頻率選擇工作頻段按鈕。測量前按下衰減器按鈕。當測量電磁干擾時，損耗信號通常不應用于測量。只有當電磁干擾過大，超出影響場強度檢測范圍時，才能使用20個dB衰減器。

⑤20dB衰減器由非型網絡組成，其特征阻抗為50Ω，在測量電磁干擾時，衰減器為測試設備和設備提供安全保護電路，以避免因影響脈沖過大而損壞設備。因此，在測試之前，必須按下衰減器。當電磁干擾在影響場強度計上有足夠的讀數時，應切斷衰減器，使信號直接通過，以消除衰減器引入的偏差，提高測量精度。

二、人工電源網絡的特點

1.檢測相線可手動選擇，也可通過軟件自動切換；

2.合乎CISPR16-1規范，可按16-1規范，EN，CISPR，F(xiàn)CC，ETS，VCCI和VDE實驗等規范；

3.工作頻段9kHz－30MHz，適合于DC－63Hz電源傳輸實驗；

4.內嵌電流計，可以根據內嵌電流計，根據內嵌電流計，CISPR開關操作和14-1的要求EUT與喀喇探測器一起測量間歇性影響，影響分離，然后影響電壓與接收器連接。

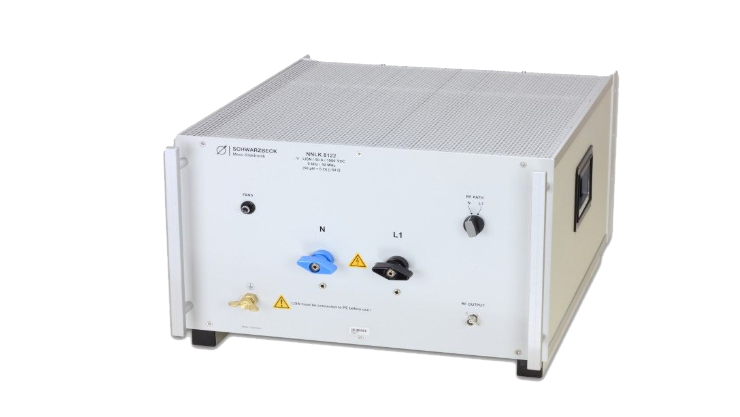

三、人工電源網絡分類

有V型和△各類人工電源網絡；V人工電源網絡用于測量不同電壓，△人工電源網絡用于測量對稱電壓和不同電壓。

對稱電壓SymmetricalVoltage：兩根導線之間的射頻騷擾電壓一般稱為差模電壓

不一樣電壓UnsymmetricalVoltage：特定接地標準間的導線或端子或電壓

非對稱電壓AsymmetricalVoltage：電氣中點和定位點之間的射頻電壓也被稱為共模電壓

四、人工電源網絡功能

1.為50Hz給予市政電力的方式。由于電網這邊的電感不大(50)μH），在市電頻率下產生較大的阻抗是不夠的，因此電壓可以為試產品提供電能，電網側面電容(1)μF）電網電磁干擾也可以進一步損耗。

2.根據開關電源附近的耦合電容(0.1μF）開關電源產生的射頻騷擾信號進入接收器。

3.阻抗穩定。由于每個電網的阻抗不同，開關電源的擾動電壓值也不同。因此，該標準具有統一的阻抗（50）Ω），便于檢測結果的相互比較。

4.保護測量開關電源工作中產生的射頻電磁騷擾(測量頻率為0.15)MHz～30MHz）。在射頻下使用網絡電感的高阻抗，可防止開關電源產生的射頻擾動信號進入電網。

五、人工電源網絡規定

應用人工電源網絡的目的是將數據連接到接收器電源插頭和電源之間，然后在接收器電源兩側之間具有特殊的高頻阻抗，并隔離電源，然后應用不平衡輸入影響探測器來測量對稱影響電壓和不同的影響電壓。網絡還應包括過濾部分，以考慮供電系統中的射頻干擾。如有必要，還應增加協助過濾器。在檢測工作頻段中，過濾器的阻抗應足夠高，以免引起網絡的阻抗特性。必須供電AB兩邊之間的阻抗AB對地阻抗為150±20Ω，相位角不超過±20°。
